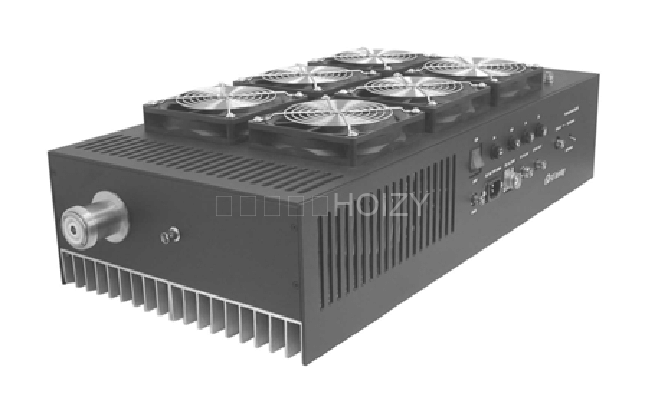

FID高压皮秒脉冲电源

FID高压皮秒脉冲电源

FID FPG-P PS HV Pulser

FPG-P系列皮秒级高压脉冲发生器，是FID GmbH专为方便实验室或工业用途而设计。这些快速高压脉冲发生器既可以采用台式式外壳，也可以采用机架式外壳制造
FPG-P系列高压皮秒脉冲发生器产生的脉冲形状以及上升时间、下降时间和脉冲宽度的所有可能组合是完全可定制的。

皮秒级脉冲电源特点

最快上升沿< 100ps; 最高输出电压>100 kV
兼具内部触发与外部触发，且具有极低的抖动
内置短路和开路保护
可通过RS232或RS485接口实现远程控制
脉冲持续时间可以指定为最大振幅的 50% 或 90%，这通常对应于钟形或方形输出脉冲。从本质上讲，当这很重要时，可以在任何级别指定脉冲宽度
FPG-P 高压皮秒脉冲源的脉冲持续时间可以指定为最大振幅的 50% 或90%，这通常对应于钟形或方形输出脉冲。从本质上讲，当这很重要时，可以在任何级别指定脉冲宽度。
FPG-P系列的皮秒级高压脉冲源除了输出脉冲的一般规格外，我们的客户还可以选择其他参数，例如前脉冲幅度、后振荡幅度和持续时间等。最大脉冲重复频率取决于许多因素，包括脉冲幅度、平均输出功率、冷却类型。台式和机架式脉冲发生器可以有多个同步和异步输出通道

标准型号

Models	Output Votlage	Rise time	Pulse Width	Max. PRF	Load
FPG 2-P (GIN-PD2)	2 KV	0.1 ~ 1 ns	0.2 ~ 3 ns	300 KHz	50 Ω
PG 2-sP (GIN-SB2)	2 KV	20 ~ 100 ps	0.2 ~ 1 ns	100 KHz	50 Ω
FPG 5-P (GIN-PD5)	5 KV	0.1 ~ 1 ns	0.2 ~ 3 ns	200 KHz	50 Ω
FPG 5-SP (GIN-SB5)	5 KV	20 ~ 100 ps	0.2 ~ 1 ns	100 KHz	50 Ω
FPG 10-P (GIN-PD10)	10 KV	0.1 ~ 1 ns	0.2 ~ 3 ns	100 KHz	50 Ω
FPG 10-SP (GIN-SAT10)	10 KV	20 ~ 100 ps	0.2 ~ 1 ns	100 KHz	50 Ω
FPG 20-P (GIN-PD20)	20 KV	0.1 ~ 1 ns	1 ~ 2 ns	10 KHz	50 Ω
FPG 50-P (GIN-PD50)	50 KV	0.1 ~ 1 ns	1 ~ 2 ns	2 KHz	50 Ω
FPG 20-P (GIN-PD100)	100 KV	0.1 ~ 1 ns	1 ~ 2 ns	1 KHz	50 Ω
FPG 20-P (GIN-PD200)	200 KV	0.2 ~ 1 ns	1 ~ 2 ns	1 KHz	50 Ω

参考型号	峰值电压	上升沿	脉冲宽度	重复频率	特点
GINM-VCHPD 02 (FPG 02-PHF)	0.2 kV	<1 ns	1-2 ns	10 MHz	高重复脉冲频率
GINM-VCHPD 1 (FPG 1-PHF)	1 kV	<1 ns	0.2-3 ns	1 MHz
GINM-VCHPD 5 (FPG 5-PHF)	5 kV	<1 ns	0.2-3 ns	300 kHz
GINM-VCHPD 10 (FPG 10-PHF)	10 kV	<1 ns	0.2-3 ns	100 kHz
GINM-VCHPD 50 (FPG 50-PHF)	50 kV	<1 ns	1-2 ns	10 kHz
GINM-MKPD1 (FPG 1-PX)	1 kV	<0.1 ns	0.2-3 ns	100 kHz	多通道/ 10 Ch
GINM-MKPD5 (FPG 5-PX)	5 kV	<0.1 ns	0.2-3 ns	100 kHz	多通道/ 4 Ch
GINM-MKPD10 (FPG 10-PX)	10 kV	<0.1 ns	0.2-3 ns	10 kHz	多通道/ 5 Ch
GINM-MKPD50 (FPG 50-PX)	50 kV	<0.1 ns	1-2 ns	1 kHz	多通道/ 2 Ch
GIN-IMPD 1 (FPM 1-P)	1 kV	0.1-1 ns	0.2 - 3 ns	500 kHz	紧凑型模块电源
GIN-IMPD 5 (FPM 5-P)	5 kV	0.1-1 ns	0.2 - 3 ns	300 kHz
GIN-IMPD 10 (FPM 10-P)	10 kV	0.1-1 ns	1 - 2 ns	100 kHz
GIN-IMPD 30 (FPM 30-P)	30 kV	0.1-1 ns	1 - 2 ns	10 kHz
GIN-IMPD 50 (FPM 50-P)	50 kV	0.1-1 ns	1 - 2 ns	1 kHz
